Automatyczne podciągnięcie dźwigni pojedyncza skręta maszyny wiązania kable drutu strander

Automatyczne podciągnięcie dźwigni pojedyncza skręta maszyny wiązania kablowego strun drutu

Specyfikacja techniczna

Aplikacjan

Stosowane do kabli danych (cat5e/cat6/cat6a/cat7) i kabli wielokrotnie wiążących sieci

i skręcanie, a także owijanie w międzyczasie.

Właściwości:

l Skrzynka zwojowa przesuwa tacy w lewo i w prawo wzdłuż drogi przesuwania, przy stabilnym podniesieniu i bezstopniowej regulacji, a przewód drutowy jest starannie ustawiony z zrównoważonym napięciem.

l W porównaniu z tradycyjnymi maszynami jednopłetwowymi ma zaletę uniknięcia pęknięcia żurawicy przy dużych prędkościach.

Ładowanie i rozładunek tacy jest łatwy przy niskim zużyciu pracy.

l Komputerem sterowana wysokość, koło trakcyjne bez napięcia, droga przejścia kabla przewodów ruchowych, zwiększenie średnicy koła trakcyjnego w celu zmniejszenia krzywej kabla drutu.

l Jednostka główna z nawiasem ma konstrukcję ramienia wyciągowego, obracające się ciało o niskiej bezwładności obrotowej, dużych obrotów na minutę i stabilnej prędkości.

Opis produktu:

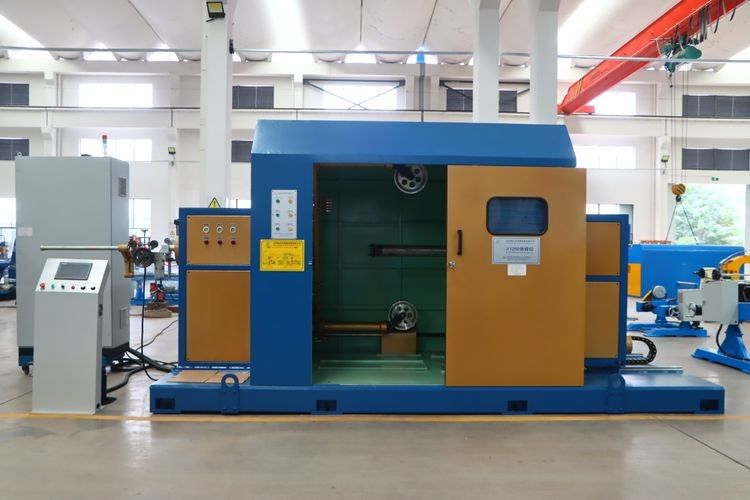

Maszyna do wiązania pojedynczych wiązek z wyciągiem do wiązania kabli jest specyficznym rodzajem maszyny stosowanej do produkcji wiązek z wiązkami z wiązkami.Oto kluczowe cechy takiej maszyny:

1. Rodzaj kabla: Maszyna jest przeznaczona do wiązania kabli. Może obsługiwać różnego rodzaju kable, takie jak kable zasilania, kable komunikacyjne lub wszelkie inne kable, które wymagają skręconych wiązek drutu.

2. Konstrukcja dźwigni: maszyna posiada konstrukcję dźwigni, która obejmuje rozciągnięte ramię lub belkę, która wspiera obracające się komponenty.Ten projekt zapewnia stabilność i elastyczność podczas procesu wiązania, umożliwiając łatwy dostęp do obszaru nawigacji oraz wygodne ładowanie i rozładunek przewodów kablowych.

3. Konfiguracja wiązania pojedynczego skrętu: maszyna wykorzystuje konfigurację wiązania pojedynczego skrętu, w której wiele przewodów kablowych jest skręconych razem w spiralny wzór w celu utworzenia wiązki kablowej.Ta konfiguracja zapewnia, że przewody są bezpiecznie trzymane razem w celu stworzenia stabilnego i niezawodnego zestawu kabli.

4. Automatyczne napięcie: maszyna jest wyposażona w funkcję automatycznego napięcia, która automatycznie reguluje i utrzymuje napięcie na drutach kabla podczas procesu wiązania.To pomaga zapewnić stałe napięcie w całej produkcji, w wyniku czego powstają wysokiej jakości wiązki zwiniętych kabli.

5. Proces strandowania: maszyna zawiera obracające się elementy, które skręcają przewody kablowe razem, tworząc ściśle połączoną strukturę kablową.Proces wiązania gwarantuje, że poszczególne przewody są odpowiednio ułożone i trzymane razem, tworząc funkcjonalny wiązek kablowy.

6. Panel sterowania: Maszyna zazwyczaj posiada panel sterowania, który umożliwia operatorom monitorowanie i regulację różnych parametrów, takich jak napięcie, kierunek skrętu i prędkość.Panel sterujący zapewnia interfejs do ustawiania i modyfikowania parametrów pracy maszyny, w tym ustawienia auto napięcia.

7. Elementy bezpieczeństwa: Maszyna może zawierać elementy bezpieczeństwa, takie jak przyciski awaryjnego zatrzymania, osłony ochronne i czujniki zapewniające bezpieczne działanie i zapobieganie wypadkom.

Wydajność
Ta maszyna składa się z procedury PLC, Inverter regulacji prędkości sterowania, sterowanie pneumatyczne, przewody przewodu obrotowego ruchu,ruch podnoszenia kabiny i ruch poprzeczny są podwójnie sterowane przez połączenie mechaniczne i połączenie pneumatyczneWięc, doskonała wydajność czasu od uruchomienia.
Normalne działanie,powolne zatrzymanie i awaryjne zatrzymanie, ponadto,stabilny zakręt skrętu jest również zapewniony z małymi błędami w tym samym czasie.Takie seria okablowania są unikalne w projektowaniu linii produkcyjnej.Zaawansowana technologicznie i jest preferowanym produktem do produkcji seryjnej okablowania i opakowań.
