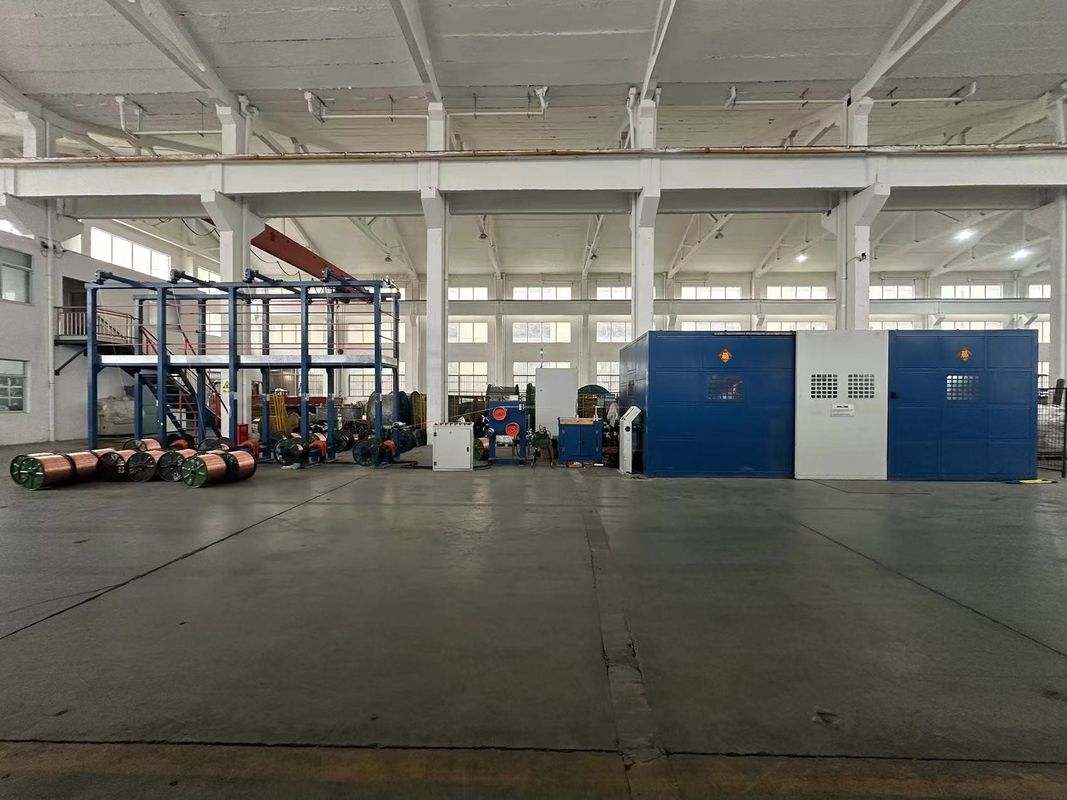

Maszyny do wiązania pojedynczych wiązek z dźwignią 1000 mm do kabli sterujących

1000 mm Kancelarka Jednorazowa maszyna do wiązania kabli sterujących

Specyfikacja techniczna

Aplikacjan

Stosowane do kabli danych (cat5e/cat6/cat6a/cat7) i kabli wielokrotnie wiążących sieci

i skręcanie, a także owijanie w międzyczasie.

Właściwości:

l Skrzynka zwojowa przesuwa tacy w lewo i w prawo wzdłuż drogi przesuwania, przy stabilnym podniesieniu i bezstopniowej regulacji, a przewód drutowy jest starannie ustawiony z zrównoważonym napięciem.

l W porównaniu z tradycyjnymi maszynami jednopłetwowymi ma zaletę uniknięcia pęknięcia żurawicy przy dużych prędkościach.

Ładowanie i rozładunek tacy jest łatwy przy niskim zużyciu pracy.

l Komputerem sterowana wysokość, koło trakcyjne bez napięcia, droga przejścia kabla przewodów ruchowych, zwiększenie średnicy koła trakcyjnego w celu zmniejszenia krzywej kabla drutu.

l Jednostka główna z nawiasem ma konstrukcję ramienia wyciągowego, obracające się ciało o niskiej bezwładności obrotowej, dużych obrotów na minutę i stabilnej prędkości.

Opis produktu:

Maszyna do wiązania pojedynczego skrętu 1000 mm w pionowym trybie do kabli sterujących jest specyficznym typem maszyny stosowanej do produkcji skręconych kabli sterujących.:

1. Rodzaj kabla: maszyna jest specjalnie zaprojektowana do kabli sterujących.i maszyny.

2. Konstrukcja dźwigni: maszyna posiada konstrukcję dźwigni, która obejmuje rozciągnięte ramię lub belkę, która wspiera obracające się komponenty.Ten projekt zapewnia stabilność i elastyczność podczas procesu skręcania, umożliwiając łatwy dostęp do obszaru skręcania i wygodne załadunek i rozładunek kabli.

3. Konfiguracja wiązania pojedynczego skrętu: maszyna wykorzystuje konfigurację wiązania pojedynczego skrętu, w której wiele przewodników lub rdzeni jest skręconych razem w spiralnym wzorze, aby utworzyć kabel sterujący.Ta konfiguracja zapewnia, że przewody są bezpiecznie trzymane razem, tworząc stabilny i niezawodny zespół kabli.

4. Maksymalna średnica: Specyfikacja 1000 mm wskazuje maksymalną zewnętrzną średnicę kabla, którą może przetworzyć maszyna.Niniejsza specyfikacja określa rozmiar kabli sterujących, które mogą być produkowane przy użyciu tej maszyny.

5. Proces wiązania: Maszyna zawiera obracające się elementy, które skręcają przewodniki lub rdzenie, tworząc ściśle połączoną strukturę kabla.Proces wiązania gwarantuje, że przewody są prawidłowo ułożone i trzymane razem, aby utworzyć funkcjonalny kabel sterujący.

6. Kontrola napięcia: maszyna jest wyposażona w mechanizmy kontroli napięcia w celu utrzymania stałego napięcia na przewodnikach lub rdzeniach podczas procesu wiązania.Pomaga to zapewnić jakość i integralność wytwarzanych skręconych kabli sterujących.

7. Panel sterowania: Maszyna zazwyczaj posiada panel sterowania, który umożliwia operatorom monitorowanie i regulację różnych parametrów, takich jak prędkość, napięcie i kierunek skrętu.Panel sterujący zapewnia interfejs do ustawiania i modyfikowania parametrów pracy maszyny.

8. Elementy bezpieczeństwa: Maszyna może zawierać elementy bezpieczeństwa, takie jak przyciski awaryjnego zatrzymania, osłony ochronne i czujniki zapewniające bezpieczne działanie i zapobieganie wypadkom.

Wydajność
Ta maszyna składa się z procedury PLC, Inverter regulacji prędkości sterowania, sterowanie pneumatyczne, przewody przewodu obrotowego ruchu,ruch podnoszenia kabiny i ruch poprzeczny są podwójnie sterowane przez połączenie mechaniczne i połączenie pneumatyczneWięc, doskonała wydajność czasu od uruchomienia.
Normalne działanie,powolne zatrzymanie i awaryjne zatrzymanie, ponadto,stabilny zakręt skrętu jest również zapewniony z małymi błędami w tym samym czasie.Takie seria okablowania są unikalne w projektowaniu linii produkcyjnej.Zaawansowana technologicznie i jest preferowanym produktem do produkcji seryjnej okablowania i opakowań.
