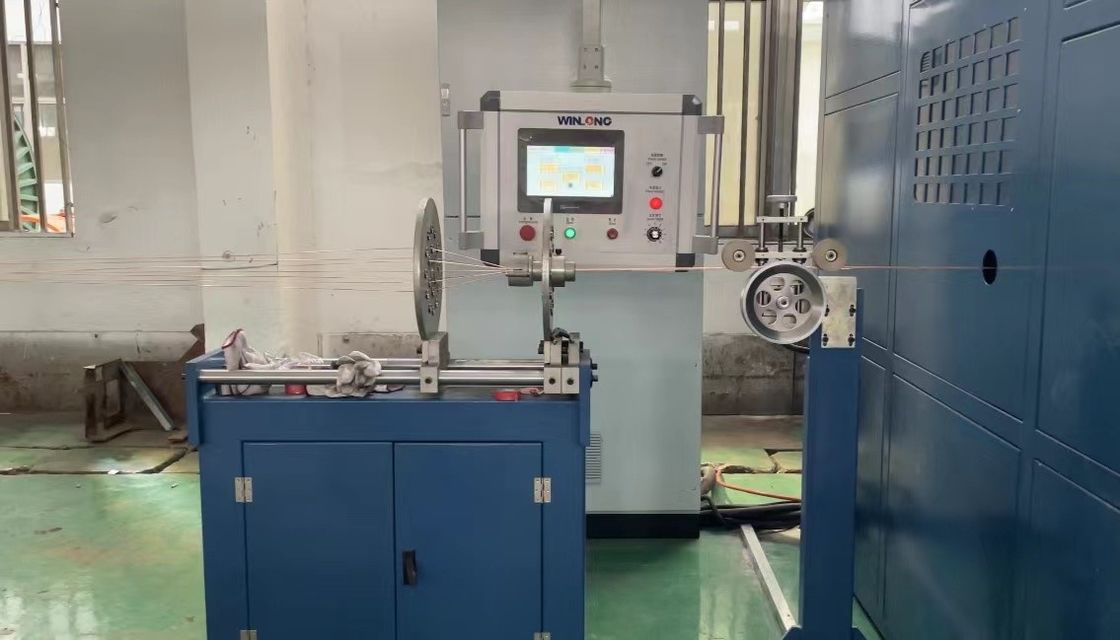

0.08-1.04mm Elektryczna maszyna do wiązania drutu miedzianego podwójne skręcenie
Specyfikacja techniczna
| Model |
YL-1600 |
| Średnica produktu strunkowanego (mm) |
Max, proszę.30 |
| Powierzchnia sekcji strączkowej, mm2 |
16-95 |
| Przebieg przewodnika wejściowego (mm) |
1.2-3.6 |
| Dia. z drutu rdzenia wpustowego (mm) |
1.0-10.0 |
| Prędkość linii (m/min) |
Max, proszę.150 |
| Wskaźnik odchylenia (mm) |
60 do 400 |
| Prędkość obrotowa (rpm) |
Max, proszę.500 |
Zastosowanie:
Odpowiedni do skręcania przewodów miedzianych, przewodów ze stopu aluminium itp., oraz skręcania przewodów rdzeniowych kabli.
Charakterystyka:
- Technologia cyfrowego sterowania i programowanie PLC zapewniają niezawodność całego systemu sterowania.Przesunięcie nici można elastycznie ustawić za pomocą ekranu dotykowego.
- Przyjmuje łuk z materiału z włókna węglowego, który ma wysoką wytrzymałość i jest lekki.
- Systemy łuku, trakcji i podnoszenia używają niezależnych silników.
- Bardzo wysoka wydajność: wydajność produkcji zbiornika podwójnego skrętu jest około trzykrotnie wyższa niż w przypadku sztywnej struny.
Opis produktu:
"Maszyna do wiązania drutu miedzianego elektrycznego o średnicy 0,08-1,04 mm" jest specjalistycznym urządzeniem stosowanym w przemyśle produkcyjnym drutu.Został zaprojektowany, aby połączyć lub zebrać wiele elektrycznych drutów miedzianych razem, aby utworzyć kabelMaszyna jest specjalnie odpowiednia do drutów o średnicy od 0,08 mm do 1,04 mm.
Mechanizm "Double Twist" w tej maszynie oznacza, że może skręcić przewody w dwóch kierunkach jednocześnie.zwiększenie ogólnej wytrzymałości i elastyczności drutu.
Przy użyciu elektrycznej maszyny do wiązania drutów miedzianych, druty miedziane w zakresie określonej średnicy są wprowadzane do maszyny,i maszyna zbiera je razem bez skręcania tworząc kupęTen proces wiązania jest zazwyczaj stosowany, gdy kabel wymaga, aby wiele przewodów było zgrupowanych razem bez skręcania, na przykład w kablach zasilania lub kablach sterujących, które mają równoległe przewodniki.
Rozwijające się elementy maszyny gromadzą przewody w kontrolowany sposób, zapewniając odpowiednie wyrównanie i napięcie.tworząc silniejszą i trwalszą strukturę.
Elektryczna maszyna do wiązania drutów miedzianych z funkcją podwójnego skręcania jest specjalnie zaprojektowana do elektrycznych drutów miedzianych,o pojemności nieprzekraczającej 10 W, np. w przemyśle elektrycznym i elektronicznym.może się różnić w zależności od konkretnego producenta i modelu.
Ważne jest, aby zauważyć, że wspomniany zakres średnicy drutu od 0,08 mm do 1,04 mm jest podawany jako przykład.Różne maszyny mogą mieć różne przedziały średnicy i dodatkowe funkcje w celu dostosowania się do określonych rozmiarów drutu i wymagań produkcyjnych.
Charakterystyka działania:
Maszyna jednokrotnego skręcania z konstrukcją dźwigni i przyjmuje program PLC + kontrolę prędkości konwersji częstotliwości + kontrolę pneumatyczną, aby zapewnić jednolite napięcie kabla;w celu zapewnienia stabilności struktury geometrycznej po skręcaniu, przyjmuje się strukturę pojedynczego skrętu, a wielodiametrowe koło kierownicze jest zaprojektowane w celu zminimalizowania gięcia i niskiej straty;i ruch poprzeczny bębna drutu, poprzez podwójne sterowanie połączeniem mechanicznym i urządzeniem elektrycznym, zapewnić, że jednostka ma doskonałą synchronizację z czterech stanów uruchomienia, normalnej pracy, powolnego zatrzymania,i awaryjne zatrzymanieStabilne właściwości; stabilna wydajność przesuwania; prosta obsługa zapewniająca doskonałą wydajność produktu.
φ1000 mm maszyna do pojedynczego skręcania w pionowym zawieszeniu:
I. Zastosowanie urządzenia: nadaje się do wiązania drutów miedzianych z więcej niż siedmioma niciami, takich jak druty elektroniczne, druty zasilania, gołe druty miedziane, druty sieciowe itp.
II. Stoisko do kręgów (oddzielnie ładowane)
1) Typ pionowy (z regulowanym napięciem)
a: Umieszcza się go na jednej stronie urządzenia. Może mieć 12 lub 24 głowice.
2) Typ poziomy (z regulowanym napięciem)
b: Umieszcza się go również po bokach urządzenia. Może mieć 6 lub 12 głów.
II. Konstrukcja drutu wchodzącego
1) Po wypłaceniu ze stoiska, wszystkie przewody najpierw wejdą do dystrybutora
Płytka przez grupę kołnierzyków i następnie matrycę do nawijania.
IV. Wydajność i parametry urządzenia:
Model po prawej stronie: obsługa jest skierowana do przodu, a przewody wchodzą w nią z prawej strony ().
- Prędkość obrotowa paska łukowego: maks: 1800 obr./min. Paska łukowa jest typu koła biegówkowych.
- Położenie: 11,15 mm-60,24 mm (może być odpowiednio ustawione na żądanie klienta).
- Obliczenie długości strun: m/min=złożenie*2/1000*prędkość strun na minutę
- kierunek połowu: w lewo lub w prawo
- Średnica każdej linii zasilającej: Ø0,16 mm-Ø1,0 mm
- Powierzchnia nawigacji: 0,4 mm2-5,5 mm2
- Układ drutu: urządzenie do układania drutu z polerowanymi prętami niemieckiego typu z regulowanym rzutem przejścia i odległości
- Zmiatanie wrotnika: ręczne podawanie tłuszczu przez pistolet tłuszczowy
- Silnik napędowy: składa się z silnika AC 380V 1400RPM.
- hamowanie: hamulce elektromagnetyczne, które mogą realizować automatyczne hamowanie poprzez odłączanie wewnętrzne i zewnętrzne
- Ochrona przed odłączaniem: automatyczne zatrzymanie i alarmowanie w przypadku odłączenia wewnętrznego i zewnętrznego
- Inching: przycisk na zewnątrz konsoli elektrycznej
- Wyświetlacz prędkości: tachometr na panelu sterującym
- Elektryczne sterowanie: ustawienie i działanie parametrów elektrycznych urządzenia odbywa się za pośrednictwem panelu sterującego.
- Zewnętrzna linia zasilania: Użytkownik powinien podłączyć zewnętrzną linię zasilania do szafy elektrycznej.
- Światło alarmowe: czerwone
- Licznik liczników: sześciocyfrowy elektroniczny licznik liczników
- Elementy elektryczne: znane marki krajowe lub międzynarodowe
- łożyska: łożyska przywiezione z oryginalnym opakowaniem z Japonii i Niemiec (takie jak KOYO, NSK i FAG)
- Akcesoria wewnętrzne: znane w kraju lub na świecie marki
- Hałas: < 75 dB (mierzone w odległości 1000 mm)
- wilgotność otoczenia: ≤ 90% (jeśli jest większa niż 90%, wysuszyć przed uruchomieniem urządzenia przez wdychanie)
- Temperatura w warsztacie: ≤ 40°C (jeśli jest wyższa niż 40°C, przetwornik zostanie poddany automatycznemu uruchomieniu zabezpieczającemu)
- Powierzchnia: L3100*W1800*H1700MM
- Kolor obudowy: zielony jabłkowy (zgodnie z życzeniem klienta)
