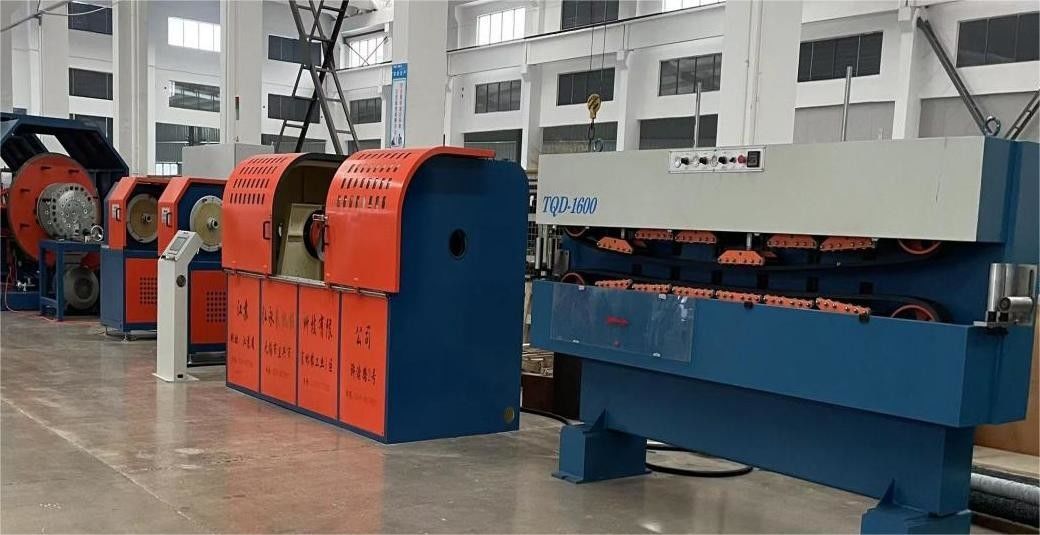

60m/min Jednorazowa maszyna do wiązania strun z podwójnym wiązaniem

Włókno miedziane o niskim hałasie, podwójne skręcenie, maszyna do wiązania

Specyfikacja techniczna

Zastosowanie:

Odpowiedni do skręcania przewodów miedzianych, przewodów ze stopu aluminium itp., oraz skręcania przewodów rdzeniowych kabli.

Charakterystyka:

• Technologia cyfrowego sterowania i programowanie PLC zapewniają niezawodność całego systemu sterowania.Przesunięcie nici można elastycznie ustawić za pomocą ekranu dotykowego.
• Przyjmuje łuk z materiału z włókna węglowego, który ma wysoką wytrzymałość i jest lekki.
• Systemy łuku, trakcji i podnoszenia używają niezależnych silników.
• Bardzo wysoka wydajność: wydajność produkcji zbiornika podwójnego skrętu jest około trzykrotnie wyższa niż w przypadku sztywnej struny.

Opis produktu:

"Low Noise Copper Wire Double Twist Stranding Machine" to specjalistyczny sprzęt stosowany w przemyśle produkcyjnym drutu.Został zaprojektowany do wiązania lub skręcania wielu drutów miedzianych razem, aby utworzyć kabel lub przewód wiązający.

Nazwa "Low Noise" sugeruje, że ta maszyna została zaprojektowana w taki sposób, aby zminimalizować hałas powstający w trakcie procesu wiązania.Funkcja ta może być korzystna w zmniejszaniu zanieczyszczenia hałasem w środowisku produkcyjnym lub zapewnieniu bardziej komfortowego środowiska pracy dla operatorów.

Maszyna wykorzystuje mechanizm "Double Twist", co oznacza, że skręca przewody w dwóch kierunkach jednocześnie, tworząc szczelnie połączony kabel.To podwójne skręcenie pomaga zwiększyć stabilność i integralność powstałego kabla.

Głównym celem maszyny jest "Wytwarzanie drutu wiążącego". Drut wiążący odnosi się do rodzaju kabla lub drutu, który powstaje poprzez skręcanie wielu pojedynczych drutów.Dzięki temu drut jest bardziej elastyczny i wytrzymały, dzięki czemu nadaje się do różnych zastosowań.

Przy użyciu maszyny do podkręcania drutu miedzianego z podwójnym skręcaniem o niskim poziomie hałasu w maszynie wprowadzane są druty miedziane, a maszyna kontrolowanie je skręca.Powstały kabel lub przewód wiążący mogą mieć różne właściwości w zależności od takich czynników, jak liczba skręconych przewodów, kierunku i stopnia skręcenia oraz specyficznych wymogów zastosowania.

Warto zauważyć, że proces podwójnego skręcenia może być stosowany do różnych rodzajów drutów, nie tylko miedzi.maszyna jest specjalnie zaprojektowana do wiązania drutu miedzianegoPowstały przewód wiązany może być wykorzystany w różnych gałęziach przemysłu, takich jak telekomunikacja, dystrybucja energii i okablowanie elektryczne, gdzie wymagane są elastyczne i wytrzymałe kable.

Charakterystyka działania:

1. Wykorzystany drut rdzeniowy: Ф0,6-6,0 mm.
2. średnica zewnętrzna paska: MAXФ15 mm,
3. Zakres odległości skręcania: 20~200 mm.
4. Średnica cewki: Ф800 mm.
5. Szybkość wiadra wyciągowego: 600 obr./min.
6. Kierunek: lewy i prawy "S", "Z" można przełączać.
7. Tryb działania: działanie ekranu dotykowego.
8. Prędkość linii produkcyjnej: 0-60 m/min

800 dźwigni wyciągowej pojedynczej:

1. silnik główny: 11 kW;
2. Inwerter główny: 11 kW;
3. hamulce: 10 kg pneumatycznego hamulca tarczowego;
4. silnik regulacji prędkości: 3,7 kW;
5. Inwerter regulacji prędkości obrotowej: 3,7 kW;
6. Przekład: silnik napędza wiodącą śrubę do układu kabli.1,
7. Specyfikacja rolki odbioru: Φ800;
8. Zamknięcie bębna: zamykanie ręczne.
9. Podnoszenie kołowe: podnoszenie elektrohydrauliczne.
10. Funkcja interfejsu człowiek-maszyna: odległość skrętu, prędkość i miernik mogą być rejestrowane, wyświetlane i ustawiane w dowolnym momencie i mają wspólne funkcje:
11. Utrata wyświetlacza; kolorowy ekran dotykowy: 8 kolorów 6 cali.
12. Model specyfikacji sterownika programowalnego PLC: SIEMENS S7-200 CPU266;
13. Specyfikacja i model kodera obrotowego: Japan Rheinland CB-2000HC;
14. Typ licznika: licznik jest rejestrowany w maszynie i wyświetlany na ekranie dotykowym;
15. Miernik typu odłączania w miejscu alarmu i zatrzymania;
16. Bezpieczny limit działania.
