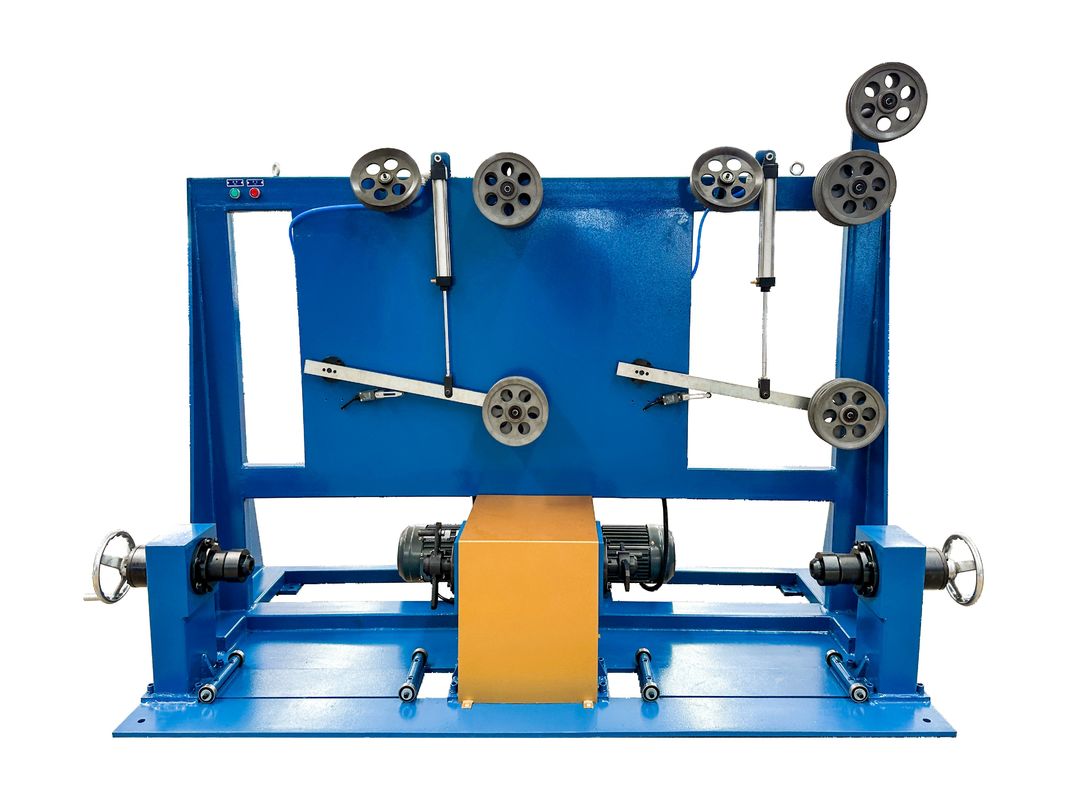

Wydajna maszyna do zawijania i rozwijania kabli

Szczegóły produktu

Typ końcowy wypłaty i odbioru:

1250-2500

Bezwałowa wypłata i odbiór:

630-2000

Wypłata i wykorzystanie typu portalowego:

630-3150

Podkreślić:

Maszyna do wywijania drutu

Wydajne maszyny do odpłat kablowych

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Szczegóły pakowania

Standardowe opakowanie, przesyłka cargo

Czas dostawy

30 dni

Zasady płatności

L/C, T/T

Możliwość Supply

20 zestawów miesięcznie

Opis produktu

Zastosowanie:

Oferujemy szereg opłat, aby zaspokoić potrzeby bobinów i rolek różnych rozmiarów.

Specyfikacja techniczna:

1. odbiór bez wału

Model	Φ630	Φ800		Φ1000	Φ1250		Φ1600
Stosowana średnica bębna	Φ500-φ630 mm	Φ630-φ800 mm		Φ630-φ1000 mm	Φ800-φ1250 mm		Φ1250-φ1600 mm
Szerokość cewki	375-475 mm	475-600 mm		475-750 mm	600-950 mm		950-1180 mm
Stosowana średnica drutu	Φ1.0-φ50,0 mm	Φ2.0-φ10 mm		Φ2.0-φ13 mm	Φ4.0-φ15 mm		Φ5.0-φ20 mm
Prędkość linii (mała rolka)	≤125 m/min	≤157 m/min		≤157 m/min	≤251 m/min		≤376 m/min
Prędkość linii (wielka rolka)	≤157 m/min	≤251 m/min		≤314 m/min	≤376 m/min		≤502 m/min
Silnik podnoszący	0.55 kW	00,75 kW		00,75 kW	1.5 kW		1.5 kW
silnik wypłacalny	5.5 kW	7.5 kW		7.5 kW	11 kW		15 kW
Przejazd	Przekraczanie pierścienia kołowego	Pręty	Silnik 0,4 kW	Przekraczanie pierścienia kołowego	Pręty	Silnik 0,4 kW	Pręty	Silnik 0,4 kW
Metoda zaciskania szpilki	Pozostałe maszyny	Pozostałe maszyny		Pozostałe maszyny	Pozostałe maszyny		Pozostałe maszyny
Maksymalny ładunek	600 kg	1000 kg		800 kg	2000 kg		3500 kg

Wynagrodzenia bezpłatne:

Model	Φ630	Φ800	Φ1250	Φ1600
Stosowana średnica bębna	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Szerokość cewki	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Stosowana średnica drutu	Φ0.8-φ40,0 mm	Φ1.0-φ4.5 mm	Φ4.0-φ10 mm	Φ5.0-φ16 mm
Prędkość linii (mała rolka)	≤690 m/min	≤865 m/min	≤1180 m/min	≤1130 m/min
Prędkość linii (wielka rolka)	≤865 m/min	≤1380 m/min	≤1780 m/min	≤1570 m/min
Silnik podnoszący	0.55 kW	00,75 kW	1.5 kW	1.5 kW
hamulca sprzęgła magnetycznego	5 kg	10 kg	10 kg	20 kg
Metoda zaciskania szpilki	Pozostałe maszyny	Pozostałe maszyny	Pozostałe maszyny	Pozostałe maszyny
Maks. ładunek	600 kg	1000 kg	2000 kg	3500 kg

Aktywne wynagrodzenie bez szyby:

Model	Φ630	Φ800	Φ1250	Φ1600
Stosowana średnica bębna	Φ500-φ630 mm	Φ630-φ800 mm	Φ800-φ1250 mm	Φ1250-φ1600 mm
Szerokość cewki	375-475 mm	475-600 mm	600-950 mm	950-1180 mm
Stosowana średnica drutu	Φ0,8-φ4,0 mm	Φ1,0-φ4,5 mm	Φ4.0-φ10 mm	Φ5,0-φ16 mm
Prędkość linii (mała rolka)	≤ 125 m/min	≤157m/min	≤ 251 m/min	≤ 376 m/min
Prędkość linii (wielka rolka)	≤157m/min	≤ 251 m/min	≤ 376 m/min	≤ 502 m/min
Silnik podnoszący	0.55 kW	00,75 kW	1.5 kW	1.5 kW
hamulca sprzęgła magnetycznego	5.5 kW	5.5 kW	11 kW	11 kW
Metoda zaciskania szpilki	Pozostałe maszyny	Pozostałe maszyny	Pozostałe maszyny	Pozostałe maszyny
Maks. ładunek	600 kg	1000 kg	2000 kg	3500 kg

Wypłata i wykorzystanie typu portalu

Model	Φ1600	Φ2000	Φ2500	Φ3150
Stosowana średnica bębna	φ1250-φ1600 mm	φ1600-φ2000 mm	Φ1800φ2500 mm	Φ1600-φ3150 mm
szerokość rolki	950-1180 mm	1180-1500 mm	1320-1900 mm	1180-2300 mm
zastosowanie średnicy drutu	Φ5-φ40 mm	Φ7-φ70 mm	Φ10-φ100 mm	Φ20-φ130 mm
prędkość linii	≤245 m/min	≤175 m/min	≤235 m/min	≤194 m/min
silnik podnoszący	00,75 kW*2	1.5KW*2	1.5KW*2	2.2KW*2
silnik ściskający	00,75 kW	1.1 kW	1.1 kW	2.2KW
serwo silnik przechodzący	00,75 kW	1.5 kW	1.5 kW	1.5 kW
silnik odbiórczy	5.5 kW	5.5 kW	5.5 kW	11 kW
Maks. ładunek	6T	8T	15T	18T
