Zastosowanie produktu:
Uznany w branży jako lepszy substytut tradycyjnych rurowych strun, nasza maszyna do strun podwójnej skręty jest stosowana do strun drutów miedzianych i aluminiowych,lub podwójny strzał sieciowy siedmiostrunnych przewodów rdzeniowych kabli o powierzchni przekroju poprzecznego przewodnika mniejszej niż 50 mm2.
Specyfikacja techniczna:
| Średnica przewodu wejściowego |
W przypadku miękkiego drutu miedzianego: φ 1,0 mm- φ3,2 mm/ 7 sztuk |
| W przypadku drutu aluminiowego: φ1,6 mm-φ3,2 mm/7 sztuk |
| Powierzchnia przekroju przekrojowego |
twardy przewodnik 4-35 mm2, miękka 4-50 mm2. |
| Zakres długości układu |
35 - 400 mm, ustawienie ekranu dotykowego i automatyczna regulacja obliczeń. |
| Średnica przewodu strumieniowego |
Miękkie drut miedziany o zewnętrznej średnicy 3,0 mm -φ20 mm (za pomocą importowanej formy obrotowej) |
| W kierunku skręcania |
S, Z. (można wybrać dowolny kierunek skręcania w lewo i w prawo) |
| Prędkość obrotu |
Normalna prędkość produkcji 720 (największa prędkość produktu gotowego wynosi 140 m/min) |
| Władza |
obrotowy serwomotor o mocy 42 kW + dedykowane sterowanie inwerterem |
| Przyczepność - serwomotor o mocy 32 kW + dedykowane sterowanie inwerterem |
| Odwijanie - serwomotor o mocy 7,5 kW + dedykowane sterowanie falownikiem |
| Przejazd - silnik redukcyjny o mocy 750 W |
| Średnica cewki pojemnej |
φ1250 mm |
| Masa ładunkowa |
3500 kg |
| Zasilanie |
380V 50HZ (lub zgodnie z wymaganiami klienta). |
| Metody załadunku i rozładunku rolki |
Elektrohydrauliczne podnoszenie, załadunek i rozładunek palet |
| Projektowanie niskiego poziomu hałasu |
Metody zabezpieczeń dźwiękoszczelnych, niski hałas. |
| Hamowanie |
pneumatyczna tarcza hamulcowa. |
| Kontrola |
System sterowania PLC. |
| Serwo sterowanie. |
| Wskazanie wyłączenia. |
| Zatrzymaj się, gdy dotrzesz do ustawionych metrów. |
| Kontrola granic bezpieczeństwa. |
| W maszynie kontrolka oświetlenia. |
| Ciśnienie powietrza roboczego |
6 kg/cm2 |
Opis produktu:

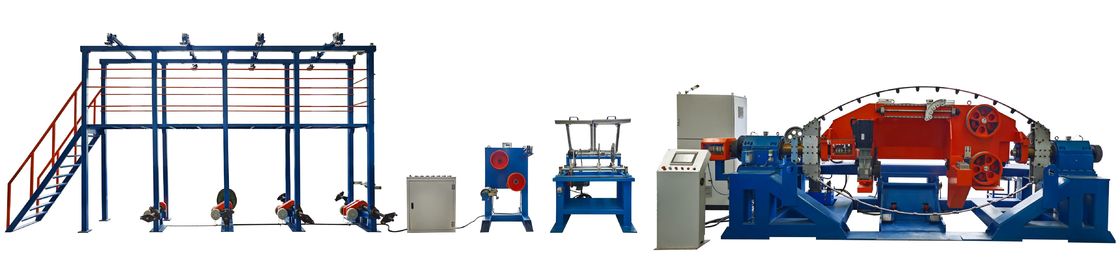

Nasza linia produkcyjna 1250 z podwójnym skrętem składa się głównie z stojaka odpłatnego, stojaka napędowego proszku magnetycznego, stojaka montażu drutu obrotowego i stojaka skrętowego podwójnego.
Po pierwsze, nasz stojak wypłaty obsługuje dwie metody wypłaty. Pierwszy z nich wykorzystuje rolki drutowe do wypłaty. Metoda ta jest odpowiednia dla rolek drutowych o średnicy 500 mm lub 630 mm.Dolna część stoiska wypłacalnego integruje kontrolę napięcia, aby zapewnić, że napięcie drutu jest stałe podczas procesu ciągnięciaPo drugie wykorzystuje się koszyki z drutem do wypłaty.
W porównaniu z wykupywaniem drutu, każdy z naszych koszyków z drutu może pomieścić około 2,5 tony miedzianych drutów, znacznie zmniejszając kłopoty z wymianą drutu.A ponieważ w koszyku jest kompletny miedziany drut, oszczędza się również pracę spawalniczych złączy.
Tutaj musimy również przypomnieć naszym klientom, że z powodu powszechnego nieporozumienia, że ta pasywna metoda wypłaty rozciągnie i wydłuży drut,Ale nasze ponad 20-letnie doświadczenie w produkcji kabli potwierdziło, że nie ma takiego problemu.Co ważniejsze, w porównaniu z siedmioma aktywnymi stoiskami płatniczymi, rozwiązanie to może pomóc naszym użytkownikom zaoszczędzić znaczną ilość kosztów.
To jest magnesowy stojak ciśnienia proszku, o którym wspomnieliśmy.tworzenie bardziej stabilnej trakcji przewodów. W dolnej części stoiska napięcia umieszczono urządzenie zabezpieczające przed przerwaniem drutu.
Następnie mamy stojak do montażu drutu obrotowego. Po przejściu przez te otwory, 7 drutów koncentruje się razem i staje się jedną nicią.Przez obracanie w tym samym kierunku co stranding, zużycie na powierzchni przewodnika jest zmniejszone, co pozwala przewodnikowi lepiej przejść przez otwory formy.
To jest nasz gospodarz, jego łódź jest wykonana z materiału z włókna węglowego, jest o wiele lżejsza i wytrzymalesza niż tradycyjna stal sprężynowa.umożliwiając nam osiągnięcie prędkości produkcji 140 m/minW przeciwieństwie do naszych konkurentów, produkty mogą osiągnąć prędkość tylko 100 metrów na minutę.Zmodernizowaliśmy go z inteligentną technologią chłodzenia olejem z kontrolowaną temperaturąW połączeniu z wysokiej mocy sprężarką, może znacząco obniżyć temperaturę głównego wału.maszyna zostanie automatycznie wyłączona, aby zapobiec przegrzaniu.
Dodatkowo wyposażyliśmy urządzenie w moduł komunikacyjny do dystrybucji energii do stacjonarnego hosta.zapewnienie stabilności podczas pracy i zmniejszenie częstości awarii.
Wreszcie, jeśli chodzi o zużycie energii, co również jest problemem wielu klientów, przyjęliśmy serwomotory, oszczędzając 15% energii elektrycznej.Zainstalowane zużycie energii całej maszyny wynosi około 90kw, a dzienne zużycie mocy eksploatacyjnej wynosi około 15 kW.
Czy więc chcesz kupić taki produkt o prostych opłatach, wysokiej wydajności i niskim zużyciu energii?
