140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana
  • 140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana
  • 140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana
140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana

140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana

Nazwa handlowa Jiangsu Hopda Machinery
Model Number 1250
Szczegóły produktu
Inlet wire diameter:
Cu: φ 1.0 mm- φ3.2 mm/ 7 pieces; Al:φ1.6mm-φ3.2mm/7 pieces
Stranded cross-sectional area:
hard structure conductor 4-35mm², soft structure 4-50 mm2.
Lay length range:
35 - 400mm, touch screen setting and automatic calculation adjustment.
Stranded wire diameter:
Soft copper wire stranded outer diameter 3.0 mm -φ20 mm (using imported rotating mold)
Take-up reel diameter:
φ1250mm
Power supply:
380V 50HZ (or according to customer requirements).
Loading weight:
3500KG
Podkreślić:

140 M/Min podwójny strunek zwrotny

,

Wysokiej prędkości podwójny twist strander

,

Włókna miedziane aluminiowe z podwójnym skrętem

Warunki płatności i wysyłki
Payment Terms
T/T
Opis produktu

Zastosowanie produktu:

Nadaje się do wiązania drutów miedzianych i aluminiowych lub wiązania dwukrotnie siedmiokrotnych drutów rdzeniowych kabli o powierzchni przekroju przewodnika mniejszej niż 50 mm2.





Specyfikacja techniczna:

Średnica przewodu wejściowego W przypadku miękkiego drutu miedzianego: φ 1,0 mm- φ3,2 mm/ 7 sztuk
W przypadku drutu aluminiowego: φ1,6 mm-φ3,2 mm/7 sztuk
Powierzchnia przekroju przekrojowego twardy przewodnik 4-35 mm2, miękka 4-50 mm2.
Zakres długości układu 35 - 400 mm, ustawienie ekranu dotykowego i automatyczna regulacja obliczeń.
Średnica przewodu strumieniowego Miękkie drut miedziany o zewnętrznej średnicy 3,0 mm -φ20 mm (za pomocą importowanej formy obrotowej)
W kierunku skręcania S, Z. (można wybrać dowolny kierunek skręcania w lewo i w prawo)
Prędkość obrotu Normalna prędkość produkcji 720 (największa prędkość produktu gotowego wynosi 140 m/min)
Władza obrotowy serwomotor o mocy 42 kW + dedykowane sterowanie inwerterem
Przyczepność - serwomotor o mocy 32 kW + dedykowane sterowanie inwerterem
Odwijanie - serwomotor o mocy 7,5 kW + dedykowane sterowanie falownikiem
Przejazd - silnik redukcyjny o mocy 750 W
Średnica cewki pojemnej φ1250 mm
Masa ładunkowa 3500 kg
Zasilanie 380V 50HZ (lub zgodnie z wymaganiami klienta).
Metody załadunku i rozładunku rolki Elektrohydrauliczne podnoszenie, załadunek i rozładunek palet
Projektowanie niskiego poziomu hałasu Metody zabezpieczeń dźwiękoszczelnych, niski hałas.
Hamowanie pneumatyczna tarcza hamulcowa.
Kontrola System sterowania PLC.
Serwo sterowanie.
Wskazanie wyłączenia.
Zatrzymaj się, gdy dotrzesz do ustawionych metrów.
Kontrola granic bezpieczeństwa.
W maszynie kontrolka oświetlenia.
Ciśnienie powietrza roboczego 6 kg/cm2





Opis produktu:

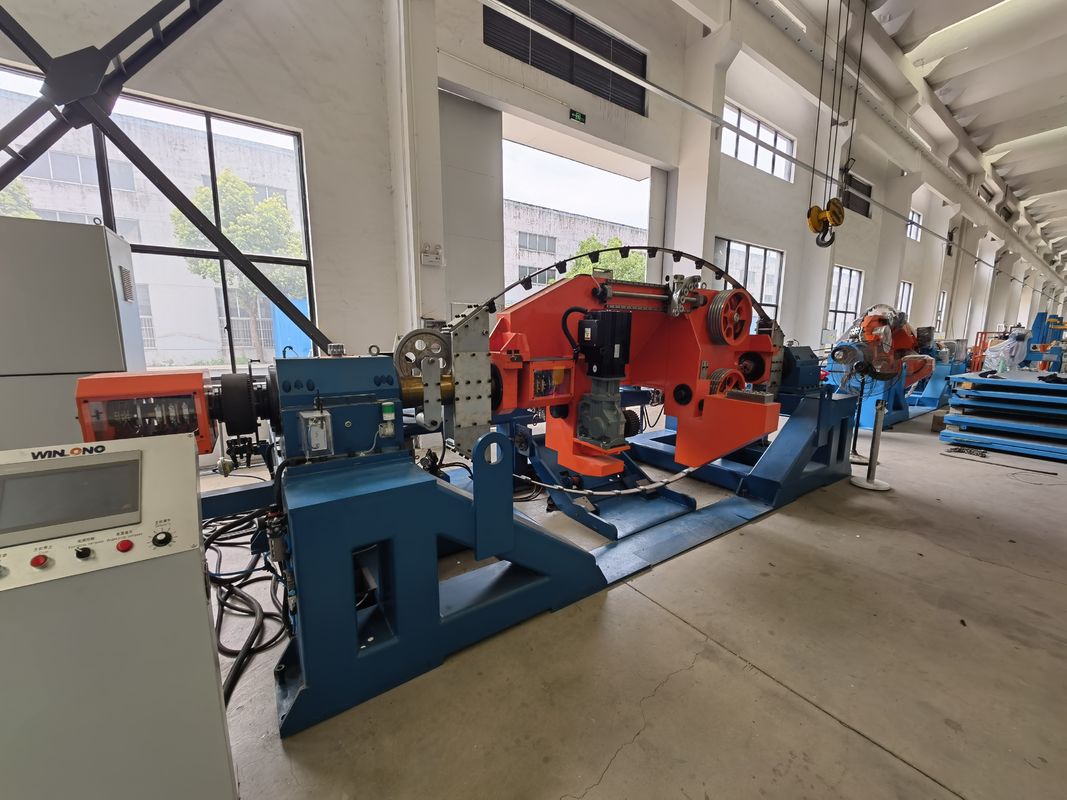

Nasza linia produkcyjna 1250 z podwójnym skrętem składa się głównie z stoiska odpłatnego, stoiska napięcia proszku magnetycznego, stoiska montażu drutu obrotowego i stoiska dwukrotnego skrętu.



Przykładowo, w przypadku, gdy system jest wyposażony w moduł komunikacyjny do dystrybucji waluty, korzyścią z jego włączenia jest znaczne zmniejszenie liczby obwodów.zmniejszając możliwość wielofunkcji.

140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana 0

Dzięki modułowi komunikacyjnemu udało nam się zmniejszyć liczbę obwodów do trzech.Obraz poniżej pokazuje kolektor prądu, gdzie obwody są podłączone do wszystkich elementów elektrycznych strander.

140 M/min Duża prędkość Dwukrotne skręcenie miedzianego kablu aluminiowego Strander z włókna węglowego Bow Tubular Strander zamiana 1

Znaków:

Maszyna do wiązania miedzi z podwójnym skrętem,

Maszyna do wiązania podwójnego skrętu 1250,

Maszyna do wiązania drutu z podwójnym skrętem
